混合电容125℃ /耐抗振30G/4000H
| CAD数据 | 下载 | 请事先务必阅读注意事项 |
125℃ 贴片型导电性高分子混合型铝电解电容器 HVG系列HVG1V221M1010VG-A |
| 超低ESR | 高温125℃ | 高纹波电流 | 高信赖性 | 无路对应品 |
项目 | 内容 |
|---|---|
| 形状 | 垂直贴装 |
| 极性 | 极性 |
| 额定电压 (V) | 35V |
| 静电容量 (µF) | 220 |
| 静电容量容差 (%) | -20~20 |
| 损耗角的正切(max.) | 0.12 |
| 漏电流(max.) (µA) | 77 |
| 类别温度范围 (°C) | -55~+125 |
| 主体直径 (mm) | 10 |
| 主体长度 (mm) | 10 |
| 引线（端子）间距 (mm) | - |
| 额定纹波电流的规定频率 (Hz) | 100Khz |
| 额定纹波电流值 (mA) | 2000 |
| 额定纹波电流的单位 | mArms |
| Rated ripple current-2(freq.)(Hz) | - |
| Rated ripple current-2(freq.)(Hz) | - |
| Rated ripple currnt-2(unit) | - |
| 阻抗的规定频率 (Hz) | 100Khz |
| 阻抗值(max.)(Ω） | 20 |
| E.S.R.-1 (frequency) (Hz) | - |
| E.S.R.-1 (max. value) (mΩ) | - |
| 耐久性(小时) (h) | 4000 |
| 加工及包装特点 | 模压编带包装(卷筒方式) |
| 外观 | 无护套（金属外壳） |
| AEC-Q200 | 符合 |
| 耐震动等级 | 30G |
额定纹波电流修正系数 |
| 频率修正系数 | ||||
|---|---|---|---|---|
| Capacitance(uF) | Frequency(Hz） | |||
| 100≤F＜1K | 1K≤F＜10K | 10K≤F＜100K | 100K≤F | |
| 4.7＜C≤33 | 0.055 | 0.32 | 0.67 | 1.0 |
| 33＜C | 0.10 | 0.35 | 0.70 | 1.00 |

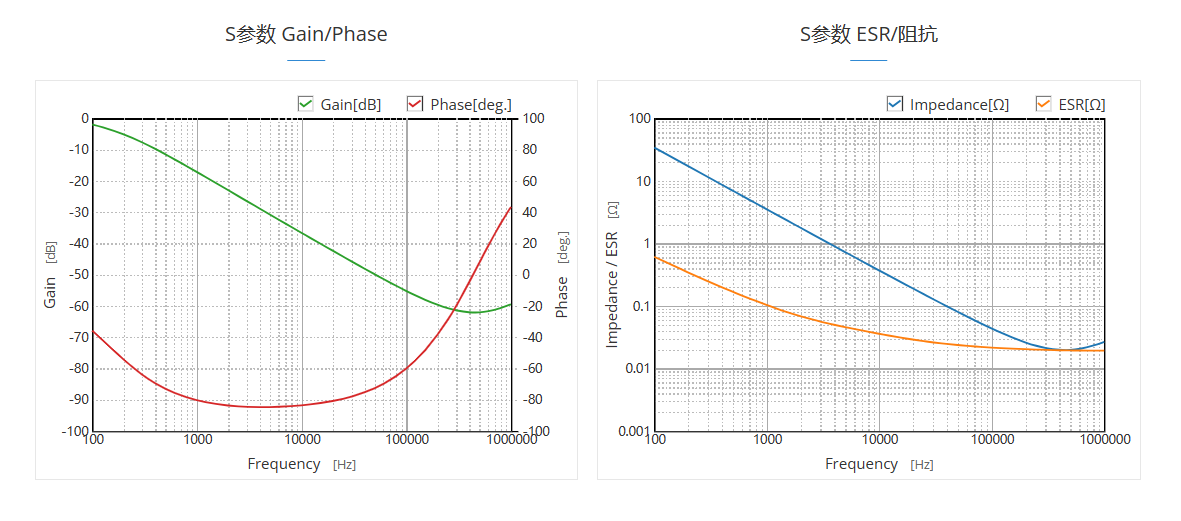

特性数据 |
